Лазерный диод-бабочка DFB, 1030 нм, 200 мВт, 100 кГц

Лазерный диод-бабочка DFB, 1030 нм, 200 мВт, 100 кГц - это мощный лазерный диод в корпусе бабочки DFB с узкой шириной линии, широко используемый в качестве источников затравки для волоконных лазеров или для точных спектральных измерений.

Отправить запрос

Описание продукта

1.Резюме:

Лазерный диод-бабочка DFB, 1030 нм, 200 мВт, 100 кГц — это мощный лазерный диод в корпусе бабочки DFB с узкой шириной линии, широко используемый в качестве источников затравки для волоконных лазеров или для точных спектральных измерений.

2. Особенности:

• Высокая выходная мощность 200 мВт;

• узкая ширина линии ниже 100 кГц;

• PM-волокно с высоким коэффициентом мощности выше 18 дБ;

• 14-контактный пакет «Бабочка»;

• Внутренний термоэлектрический тепловой насос и фотодиод монитора;

• Проверенная на практике высокая надежность.

Надежность:Телкордия GR-468. РоХС

3. Приложения:

• Источник затравки для лазеров;

• Спектроскопия;

• Оптическое зондирование.

4. Абсолютные максимальные рейтинги

Параметр	Символ	Мин.	Макс.	Единица
LD Обратный ток	ИК	-	2	V
LD Прямой ток	ЕСЛИ	-	500	мА
MPD Обратное напряжение	ВМПД	-	20	V
Напряжение термоэлектрического охладителя	ВТЭК	-	4.8	V
Ток термоэлектрического охладителя	ИТЭК	-	2.5	A
Температура рабочего корпуса	ТК	-45	70	℃
Температура хранения	ТСГ	-40	85	℃
Влажность при хранении	-	5	85	% относительной влажности
Электростатический разряд (ESD)	ВЕСД	-	500	V
Температура пайки свинца	ШТЕМП	-	260	℃
Время пайки свинца	СТАЙМ		10	сек

5. Электрооптические характеристики (температура лазера 25 ℃):

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λc	TL= 15～35℃ по часовой стрелке	1028	1030	1032	нм
Оптическая выходная мощность	ПО	ТЛ=25℃	-	200	-	мВт
Пороговый ток	ИТХ	ТЛ=25℃	-	45	70	мА
Рабочее напряжение	ВОП	POP = 200 мВт (CW)	-	-	2.5	V
Рабочий ток	ИОП	POP = 200 мВт (CW)	-	300	500	мА
Ширина линии	Δλ	-	-	30	100	КГц
Коэффициент подавления боковой моды	СМСР	-	-	40	-	дБ
Коэффициент затухания поляризации	скорая помощь	-	18	-	-	дБ
Темп. коэффициент длины волны	Δλ/ΔТ	-	-	0.08	-	нм/℃
Чувствительность MPD	ИМОН/ПОП	@-5В напряжение смещения	1	-	30	мкА/мВт
Сопротивление термистора	РУТ	-	9.5	10	10.5	КОм

6. Характеристики оптического волокна:

Параметры	Описание
Тип волокна	ПМ980
Тип косички	Свободная трубка 900 мкм
Длина косички	1,2±0,1м
Тип разъема	ФК/АПК

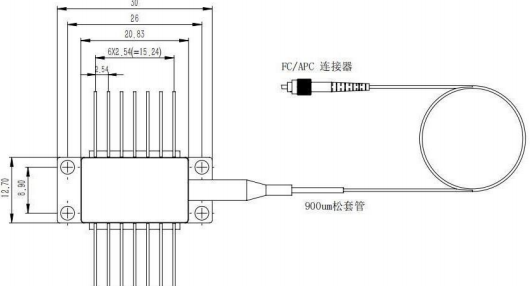

7. Чертеж упаковки и определение PIN-OUT (единица измерения: мм):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Тип 2

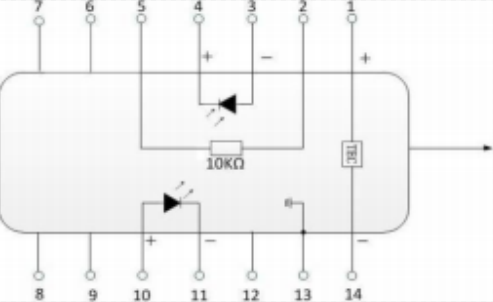

ПРИКОЛОТЬ	Описание	ПРИКОЛОТЬ	Описание
1	ТЭК(+)	14	ТЭК(-)
2	Термистор	13	Корпус заземления
3	Анод монитора ЧР (-)	12	Северная Каролина
4	Катод монитора PD (+)	11	Лазерный катод (-)
5	Термистор	10	Лазерный анод (+)
6	Северная Каролина	9	Северная Каролина
7	Северная Каролина	8	Северная Каролина
