Лазерный диод-бабочка DFB, 1064 нм, 200 мВт

Лазерный диод-бабочка DFB с длиной волны 1064 нм, мощностью 200 мВт представляет собой лазер с узкой шириной линии, шириной линии 100 кГц и выходной мощностью до 200 мВт, который широко используется в источниках затравки волоконного лазера и лидарах.

Отправить запрос

Описание продукта

Лазерный диод-бабочка DFB с длиной волны 1064 нм, мощностью 200 мВт — это лазер с узкой шириной линии, шириной линии 100 кГц и выходной мощностью до 200 мВт, который широко используется в источниках затравки волоконного лазера и лидарах.

Особенности лазерного диода-бабочки DFB 1064 нм, 200 мВт

200 мВт Высокая выходная мощность;

Проверенная на практике высокая надежность;

оптоволоконный пигтейл Hi1060 SM или PM980-HP;

14-контактный пакет «бабочка»;

Внутренний термоэлектрический тепловой насос и фотодиод монитора;

Надежность:Телкордия GR-468. РоХС

Применение лазерного диода-бабочки DFB 1064 нм, 200 мВт:

Источник семян для лазеров;

спектроскопия;

Оптическое зондирование.

Абсолютные максимальные рейтинги

Параметр	Символ	Мин.	Макс.	Единица
Максимальное рабочее напряжение	V	-	2.5	V
Максимальный рабочий ток	I	-	500	мА
MPD Обратное напряжение	ВМПД	-	20	V
Напряжение термоэлектрического охладителя	ВТЭК	-	4.8	V
Ток термоэлектрического охладителя	ИТЭК	-	1.8	A
Температура рабочего корпуса	ТК	-20	60	℃
Температура хранения	ТСГ	-40	85	℃
Влажность при хранении	-	5	85	% относительной влажности
Электростатический разряд (ESD)	ВЕСД	-	500	V
Температура пайки свинца	ШТЕМП	-	260	℃
Время пайки свинца	СТАЙМ		10	сек

Электрооптические характеристики (температура лазера 25 ℃):

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λc	ТЛ=15～35℃ по часовой стрелке	1062	1064	1066	нм
Оптическая выходная мощность	ПО	ТЛ=25℃	-	200	-	мВт
Пороговый ток	ИТХ	ТЛ=25℃	-	45	70	мА
Рабочее напряжение	ВОП	ВГД = 200 мА (по часовой стрелке)	-	-	2.5	V
Рабочий ток	ИОП	ВГД = 200 мА (по часовой стрелке)	-	300	500	мА
-3дБ Спектральная ширина	Δλ	-	-	0.03	-	нм

Коэффициент подавления боковой моды	СМСР	-	-	40	-	дБ
Коэффициент затухания поляризации	скорая помощь	-	18	-	-	дБ
Темп. коэффициент длины волны	Δλ/ΔТ	-	-	0.08	-	нм/℃
Чувствительность MPD	ИМОН/ПОП	@-5В напряжение смещения	1	-	30	мкА/мВт
Сопротивление термистора	РУТ	-	9.5	10	10.5	КОм

Характеристики оптического волокна:

Параметры	Описание
Тип волокна	Привет1060 или PM980
Тип косички	Свободная трубка 900 мкм
Длина косички	1,0±0,1м
Тип разъема	ФК/АПК

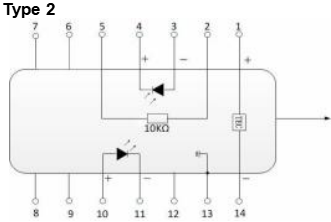

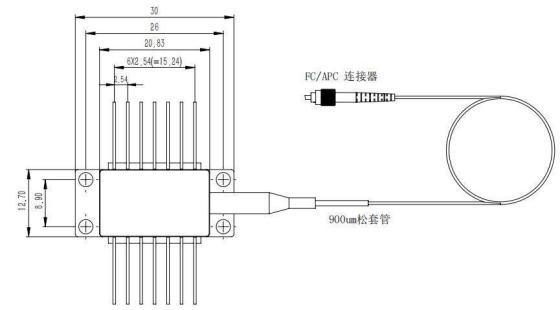

Чертеж упаковки и определение PIN-OUT (единица измерения: мм):

ПРИКОЛОТЬ	Описание	ПРИКОЛОТЬ	Описание
1	ТЭК(+)	14	ТЭК(–)
2	Термистор	13	Корпус заземления
3	Анод монитора ЧР (-)	12	Северная Каролина
4	Катод монитора PD (+)	11	Лазерный катод (-)
5	Термистор	10	Лазерный анод (+)
6	Северная Каролина	9	Северная Каролина
7	Северная Каролина	8	Северная Каролина

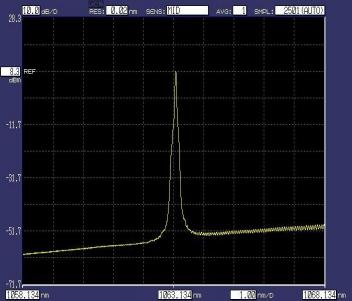

Типичный оптический спектр

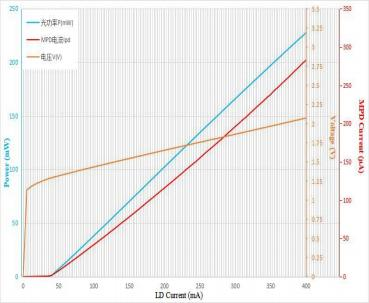

Спектр (Pop=200 мВт, 25 ℃) Кривые светоток-напряжение (25 ℃)

Информация для заказа:

БФЛД	-ХХХХ	-Х	ХХ	-ХХ	X
Тип лазера	Длина волны	Выходная мощность	Тип волокна	Разъем	PIN-ВЫХОД
Немецкий футбольный союз	1064: 1064 нм	2H: 200 мВт	СМ: Привет1060PM: PM980	FA : FC/APCOДругое	НУЛЬ: 14-контактный тип 2 по индивидуальному заказу (10-контактный)

Например: BFLD-1060-2HSM-FA (информация для заказа: лазерный диод DFB Butterfly 1064 нм с выходной мощностью 200 мВт и оптоволокно SM Hi1060 с разъемом FC/APC, PIN-OUT — тип 2).
