Лазерный диод DFB 1532,68 нм, 10 мВт для обнаружения ацетилена C2H2

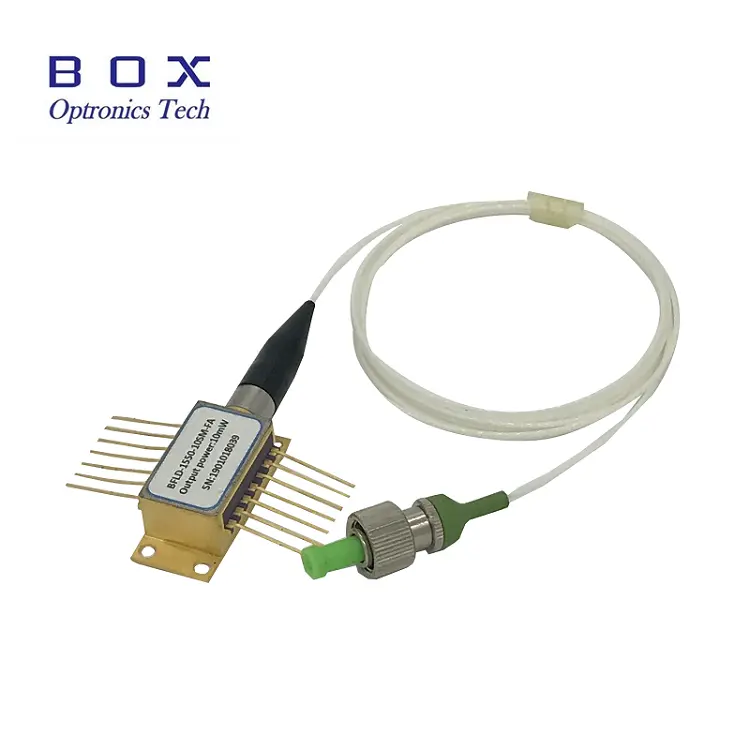

Лазерный диод DFB с длиной волны 1532,68 нм и мощностью 10 мВт для модуля обнаружения ацетилена C2H2 представляет собой экономичный высококогерентный лазерный диод. Чип лазерного диода DFB упакован в стандартный герметичный 14-контактный корпус типа «бабочка» со встроенными TEC, изолятором и PD.

Отправить запрос

Описание продукта

Лазерный диод DFB с длиной волны 1532,68 нм и мощностью 10 мВт для модуля обнаружения ацетилена C2h2 представляет собой экономичный высококогерентный лазерный диод. Чип лазерного диода DFB упакован в стандартный герметичный 14-контактный корпус типа «бабочка» со встроенными TEC, изолятором и PD.

Функции

Высокопроизводительный лазер с многоквантовой ямой (MQW) и распределенной обратной связью (DFB);

Стандартный 14-контактный разъем типа «бабочка»;

Встроенный ТЭП и оптический изолятор.

Приложения

Оптоволоконные датчики;

Датчик ацетилена;

Лазерные источники.

Электрооптические характеристики (Т=25℃)

Параметр	Символ	Состояние	Мин.	Тип.	Макс.	Единица
Центральная длина волны	λc	ТЛ=15～35℃ по часовой стрелке	1531.68	1532.68	1533.68	нм
Оптическая выходная мощность	ПО	-	10	-	-	мВт
Пороговый ток	ИТХ	-	-	-	20	мА
Рабочий ток	ВГД	PO= 10 мВт (CW)	-	-	100	мА
Спектральная ширина линии	ДВ		-	-	10	МГц
Прямое напряжение лазера	ВФ	Выходная мощность CW 10 мВт	-	-	2.5	V
Мониторинг темнового тока	ИДЕНТИФИКАТОР	-	-	-	0.2	ЮА
Коэффициент подавления боковой моды	СМСР	CW	35	40	-	V
Оптическая изоляция	-		30	-	-	дБ
Сопротивление термистора	РУТ	ТЛ = 25℃	9.5	10	10.5	КОм
ТЕС Ток	ИТЭК	TL = 25℃, TC = 70℃	-	-	1.5	A
ТЭК Напряжение	ВТЭК	TL = 25℃, TC = 70℃	-2,5	-	3.5	V
Температурный коэффициент длины волны	Δλ/ΔТ	Температура TEC от 15 ℃ до 35 ℃	-	0.09	-	нм/℃
Коэффициент тока длины волны	Δλ/ΔΙ	-	-	0.01	-	нм/мА

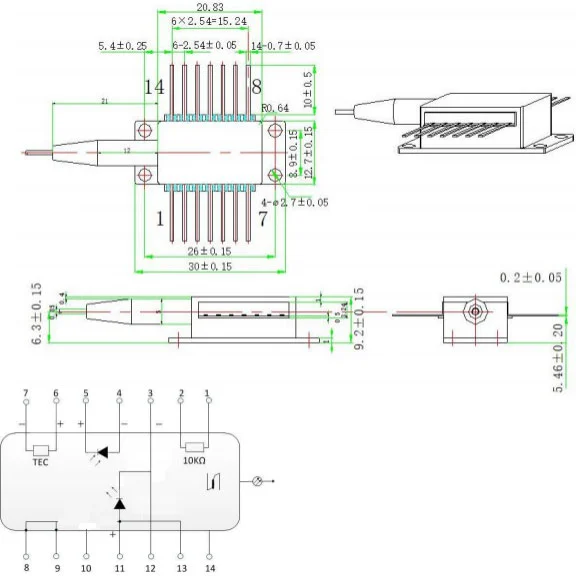

Чертеж упаковки и определение PIN-OUT (единица измерения: мм)-telecom-pin

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

ПРИКОЛОТЬ	Описание	ПРИКОЛОТЬ	Описание
1	Термистор	14	Северная Каролина
2	Термистор	13	Лазерный анод(+)
3	ЛД катод(-)	12	Лазерный катод(-)
4	ПД Анод (+)	11	Лазерный анод(+)
5	ПД катод(-)	10	Северная Каролина
6	ТЭК(+)	9	Корпус заземления
7	ТЭК(– )	8	Корпус заземления

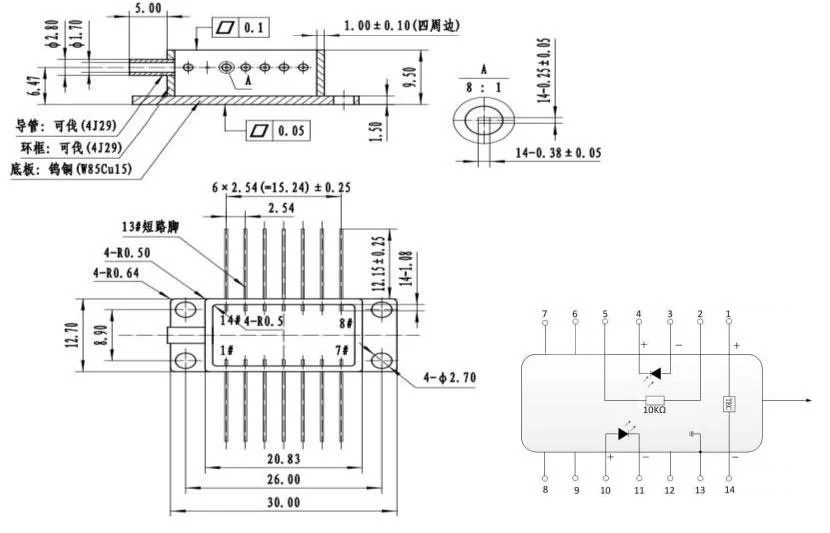

Чертеж упаковки и определение PIN-OUT (единица измерения: мм)-насос-штифт

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

ПРИКОЛОТЬ	Описание	ПРИКОЛОТЬ	Описание
1	ТЭК(+)	14	ТЭК(– )
2	Термистор	13	Корпус заземления
3	Анод монитора ЧР (-)	12	Северная Каролина
4	Катод монитора PD (+)	11	Лазерный катод (-)
5	Термистор	10	Лазерный анод (+)
6	Северная Каролина	9	Северная Каролина
7	Северная Каролина	8	Северная Каролина

Доставка, доставка и обслуживание

Все продукты были протестированы перед отправкой;

Вся продукция имеет гарантию 1-3 года. (После гарантийного срока качества начала взиматься соответствующая плата за техническое обслуживание.)

Мы ценим ваш бизнес и предлагаем мгновенный возврат в течение 7 дней. (7 дней после получения товара);

Если товары, которые вы покупаете в нашем магазине, не имеют идеального качества, то есть не работают в электронном виде в соответствии со спецификациями производителя, просто верните их нам для замены или возврата денег;

Если товар неисправен, пожалуйста, сообщите нам в течение 3 дней с момента доставки;

Любые товары должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возврат средств или замену;

Покупатель несет ответственность за все расходы по доставке.

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

Часто задаваемые вопросы

Вопрос: Есть ли у вас другие длины волн?

О: мы можем предоставить длину волны диапазона C или L.

Вопрос: Может ли он добиться большего с помощью мощности?

О: 20 МВт не является обязательным.
