Лазер насоса 980 нм использует плоскую конструкцию с чипом на поднесере. Чип с высокой мощностью герметически герметичен в 14-контактной упаковке бабочек без эпоксидного, и оснащен термистором, термоэлектрическим охладителем и диодом. Лазер насоса 980 нм использует стабилизацию FBG, чтобы «заблокировать» длину волны излучения. Он обеспечивает беззаботный узкий спектр, даже при изменениях температуры, тока привода и оптической обратной связи. Это источник света для усилителя волокна, используемого в сети оптической связи. Основными типами усилителей оптического волокна являются EDFA и FRA.
976 нм 700 МВт насосной лазерной диод решетка расположена в косичке волокна HI1060 для стабилизации длины волны. Этот лазерный диод 14PIN BTF доступен с выходной мощностью без изгиба до 700 МВт. Максимальный прямой ток LD составляет <1200 мА. Его косичка с свободной трубкой на 900 м или только с голой клетчатки.
● Операционная мощность без извращения до 700 МВт;

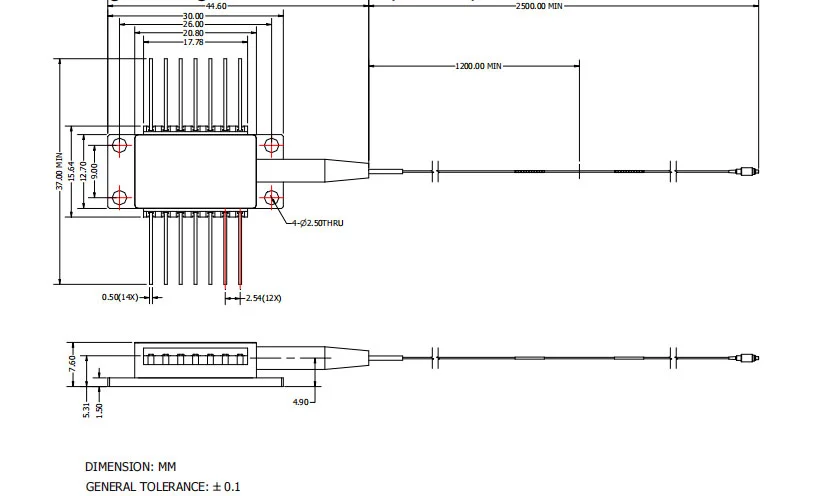

● Без эпоксидки, и не содержат 14-контактной пакет бабочек с помощью SM Fiber;
● Стабилизация скопления волокна Брэгга;
● Доступен выбор длины волны;

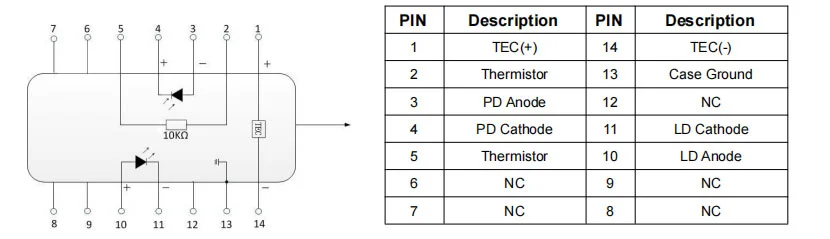

● Интегрированный термоэлектрический охладитель, термистор и диод мониторинга.
● Плотные усилители волокна с плотной длиной волны (DWDM) Усилители легированного волокна Erbium (EDFA);
● Уменьшенные архитектуры EDFA, посвященные насосам;
● Трунки для кабельного телевидения с очень большим расстоянием и очень высокое распределение узлов.
| Параметр | Символ | Мин | Тип | Максимум | Единица | Примечания |
| LD пороговый ток | Я | - | 60 | 100 | магистр | CW |
| Выходная мощность | ПФ | - | - | 700 | МВт | If (bol) <1000 мА |
| ЛД | ЕСЛИ | - | 1100 | 1200 | магистр | PF = рейтинг мощности |
| Бесплатная мощность изгиба | Пкинк | 450 | - | - | МВт | > = 1,2*Оценка мощности |
| Кинк бесплатный ток | Икинк | > = 1,2*if (bol) | магистр | [1] | ||
| LD прямое напряжение | Vf. | - | - | 2.5 | V | PF = рейтинг мощности |
| Центральная длина волны | LC | 973 | 974 | 975 | н.м. | Пик, PF = номинальная мощность |
| LC | 975 | 976 | 977 | |||
| Пиковая длина волны поворота | △ λp/△ Tamb | - | - | 0.02 | нм/℃ | Т: FBG Temp. |
| Ширина спектра | △ λ | - | - | 1 | н.м. | RMS@-13db |
| Стабильность спектра | -0.5 | - | 0.5 | н.м. | PF = номинальная мощность, t = 60 с | |
| Отслеживать ответственность | Вакцинация | - | 8 | 20 | был / МВт | Vpd = 5V, pf = номинальная мощность |
| Следите за стабильностью реагирования | - | - | 20% | - | @Алл рабочая температура | |
| Следите за темным током | ИДЕНТИФИКАТОР | - | - | 50 | НА | VPD = 5V |
| TEC ток | ITEC | - | - | 2 | A | TCASE = 75 ℃ |
| ТЕК напряжение | VTEC | - | - | 3.5 | V | TCASE = 75 ℃ |
| TEC модное энергопотребление | P | - | - | 5 | W | TCASE = 75 ℃ |
| Стабильность мощности> 20 МВт 10-20 МВт 3,5-10 МВт |
- | - | - |
0.2 0.5 1 |
дБ | Пик к пике, T = 60S, отборочная пробка DC до 50 кГц, TC = 25 ℃ |
| Ошибка отслеживания | А | -0.5 | - | 0.5 | дБ | TC = -5 ~ 75 ℃, ссылается на [2] |
| Термисторское сопротивление | Rth | 9.5 | 10 | 10.5 | Ком | TSTG = 25 ℃ |
| Термистор B постоянна | Берт | - | 3900 | - | k | TSTG = 25 ℃ |
Все продукты были протестированы до отправки;
Все продукты имеют гарантию 1-3 года. (После того, как период гарантии качества начал взимать соответствующую плату за обслуживание.)
Мы ценим ваш бизнес и предлагаем мгновенную политику возврата на 7 дней. (7 дней после получения предметов);
Если предметы, которые вы покупаете в нашем магазине, не имеют совершенного качества, то есть они не работают в электронном виде по спецификациям производителей, просто возвращайте их к нам для замены или возврата;
Если предметы дефектны, пожалуйста, уведомите нас в течение 3 дней после доставки;
Любые предметы должны быть возвращены в их первоначальном состоянии, чтобы претендовать на возврат или замену;
Покупатель несет ответственность за всю понесенную стоимость доставки.
В: Какой тип разъема я могу выбрать?
A: FC/ APC; SC/ APC; Без соединителя ...
В: Доступна ли свободная трубка?
О: Оптроника коробки может обеспечить свободную трубку 900um для защиты косилового волокна.
