Откройте для себя непревзойденную производительность 980-нм 10-контактного мини-модуля лазерной диодной накачки с бабочкой и охлаждением от Box Optronics – вашего идеального решения для мощной, стабильной по длине волны накачки в системах DWDM EDFA и системах кабельного телевидения дальней связи. Этот герметичный модуль, оснащенный усовершенствованной стабилизацией ВБР, фиксирует излучение точно на длине волны 974 или 976 нм, обеспечивая выходную мощность до 600 мВт без перегибов даже при изменении температуры и тока возбуждения. Его встроенный TEC, термистор и контрольный диод обеспечивают исключительную погрешность отслеживания и стабильность питания, а 10-контактный корпус типа «бабочка», не содержащий эпоксидной смолы, с оптоволокном SM/PM гарантирует надежную и бесшумную работу. Этот модуль, разработанный для системных интеграторов и сетевых инженеров, которым требуется бескомпромиссный контроль спектра и максимальная доступная мощность, сокращает количество насосов, упрощает охлаждение и продлевает срок службы усилителя. Оптроника Trust Box для соответствия Telcordia GR-468 и индивидуального выбора длины волны — потому что в ваших оптических сетях следующего поколения важен каждый милливатт. Закажите сейчас, чтобы улучшить свою инфраструктуру с помощью проверенной, готовой к эксплуатации насосной технологии, обеспечивающей стабильную производительность при температуре от -20°C до 75°C.

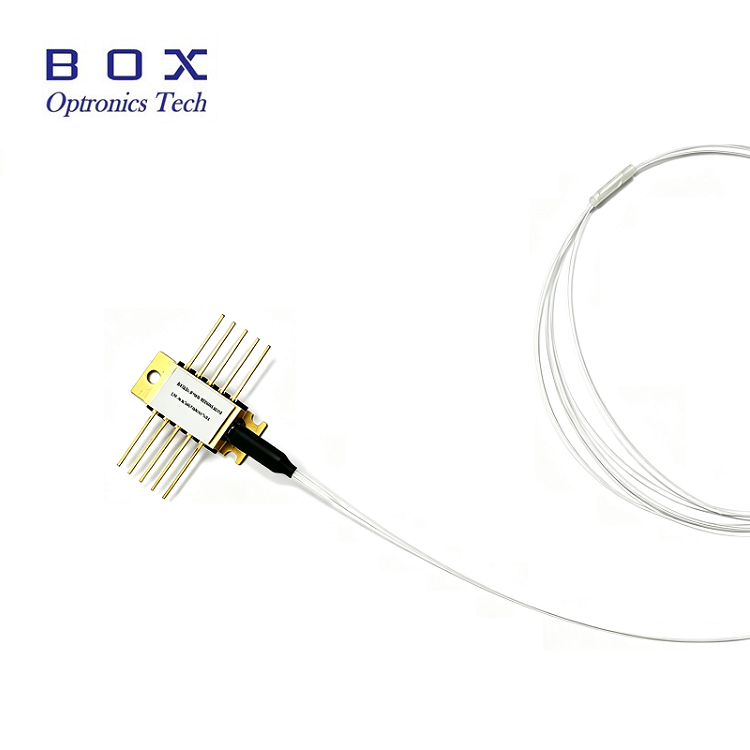

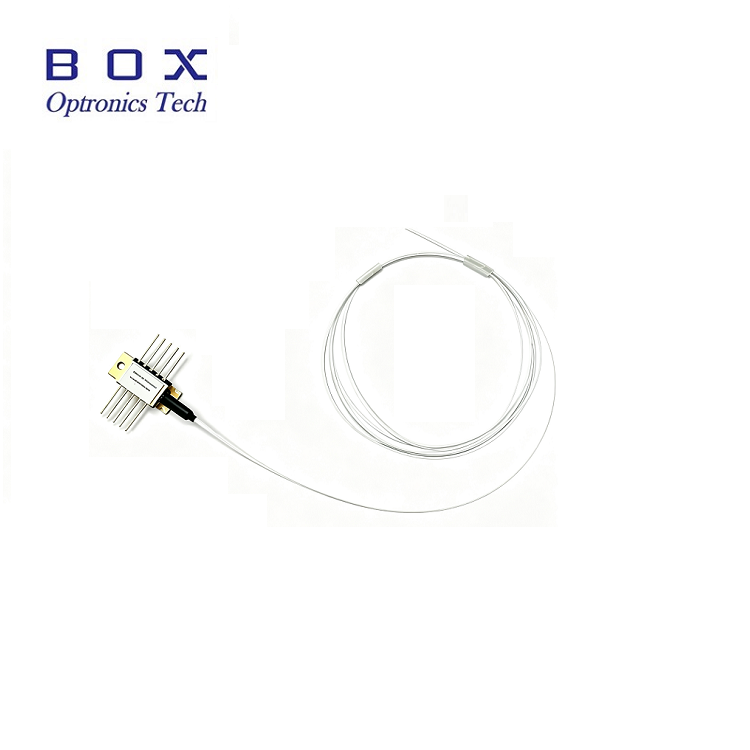

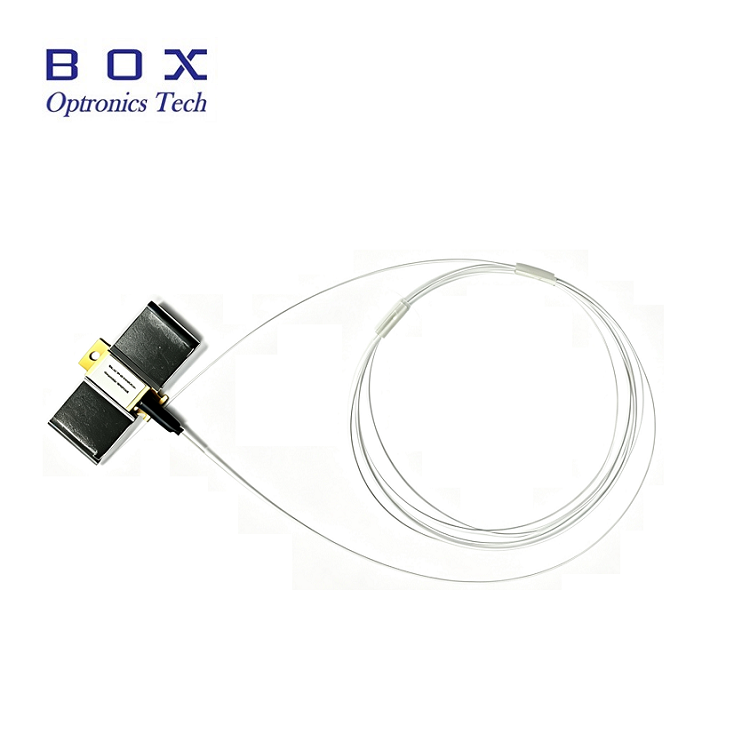

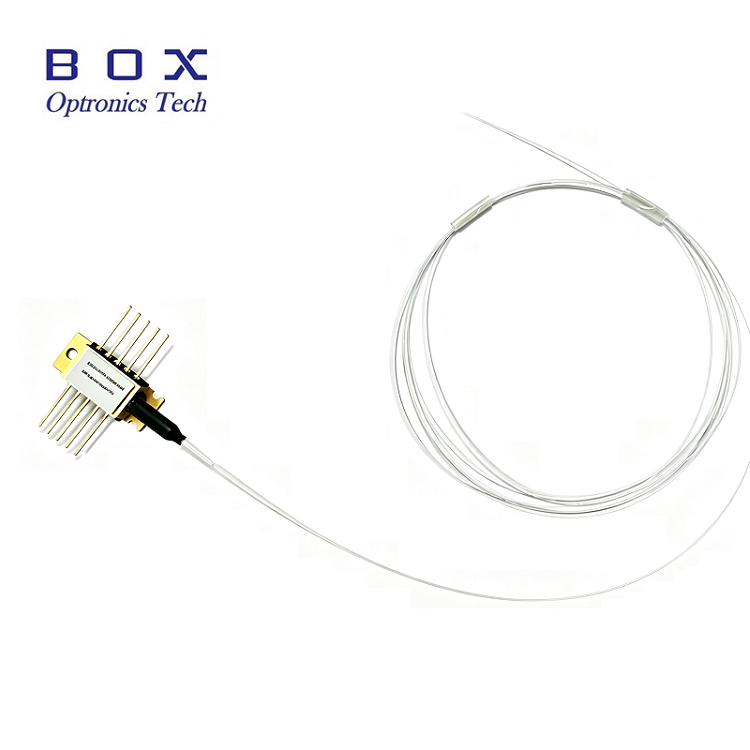

10-контактный мини-модуль лазерного диода накачки типа "бабочка" с длиной волны 980 нм герметично запечатан в 10-контактном корпусе типа "бабочка", не содержащем эпоксидной смолы и флюса, и оснащен встроенным термистором, термоэлектрическим охладителем и контрольным диодом.
980-нм 10-контактный мини-модуль лазерного диода накачки с бабочкой и охлаждением использует стабилизацию ВБР для «фиксации» длины волны излучения. Он обеспечивает бесшумный узкополосный спектр даже при изменениях температуры, тока возбуждения и оптической обратной связи. Выбор длины волны доступен для приложений, которые требуют высочайшей производительности в управлении спектром с максимально доступной мощностью. Этот модуль соответствует требованиям Telcord ia GR-468-CORE.
Рабочая мощность без перегибов 400 мВт или 600 мВт;
10-контактный корпус «бабочка» с оптоволокном SM Hi1060 или PM980;
Стабилизация волоконной брэгговской решетки, доступен выбор длины волны;
Встроенный термоэлектрический охладитель, термистор и контрольный диод.
Волоконные усилители, легированные эрбием, с плотным мультиплексированием по длине волны (DWDM) (EDFA);
Архитектуры EDFA с уменьшенным количеством насосов;
Магистральные каналы кабельного телевидения (CATV) на очень большие расстояния и распределение очень большого количества узлов.
| Параметр | Символ | Мин. | Тип. | Макс. | Единица | Примечания |
| Температура рабочего корпуса | TCASE | -20 | - | 75 | ℃ | - |
| Температура хранения | ТСГ | -40 | - | 85 | ℃ | 2000 часов |
| LD Прямой ток | ЕСЛИ | - | - | 1100 | мА | - |
| LD Обратный ток | ИК | - | - | 10 | ЮА | - |
| LD Обратное напряжение | VR | - | - | 2 | V | - |
| PD Прямой ток | ИПД | - | - | -10 | мА | - |
| PD Обратное напряжение | ВПД | - | - | 20 | V | - |
| ТЕС Ток | ИТЭК | - | - | 2 | A | - |
| ТЭК Напряжение | ВТЭК | - | - | 3.0 | V | - |
| Радиус изгиба волокна | - | 30 | - | - | мм | - |
| Относительная влажность | относительной влажности | 0 | - | 95% | - | Без конденсации |
| Время пайки свинца | - | - | - | 10 | Второй | 260 ℃ |
| Сила осевого натяжения волокна | - | - | - | 5 | N | - |
| Сила тяги со стороны волокна | - | - | - | 2.5 | N | - |
| Параметры | Символ | Мин. | Тип. | Макс. | Единица | Примечания |
| LD Пороговый ток | ИТХ | 90 | 110 | мА | CW | |
| Выходная мощность | ПФ | 400 | мВт | Если (БОЛ) <900 мА | ||
| 600 | Если (БОЛ) <1000 мА | |||||
| LD Прямой ток | ЕСЛИ | 1200 | мА | PF = номинальная мощность | ||
| Излом свободной власти | ПКИНК | 700 | мВт | >= 1,2*Номинальная мощность | ||
| Излом свободный ток | ИКИНК | >= 1,2*Если(БОЛ) | мА | [ 1] | ||
| LD Прямое напряжение | ВФ | 2.5 | V | PF = номинальная мощность | ||
| Центральная длина волны | λС | 973 | 974 | 975 | нм | Пиковая,PF=номинальная мощность |
| 975 | 976 | 977 | ||||
| Пиковая длина волны поворота | △λp/△Тамб | 0.02 | нм/℃ | Т: Темп. ВБР. | ||
| Ширина спектра | △λ | 2 | нм | Среднеквадратичное значение при -13 дБ | ||
| Стабильность спектра | -0,5 | 0.5 | нм | PF = номинальная мощность, t = 60 с | ||
| Отслеживайте скорость реагирования | ИМ/ПФ | 1 | 20 | мкА/мВт | VPD=5В,PF=номинальная мощность | |
| Следите за стабильностью отклика | 20% | @Все рабочие температуры | ||||
| Мониторинг темнового тока | ИДЕНТИФИКАТОР | 50 | нет данных | ВПД=5В | ||
| ТЕС Ток | ИТЭК | 1.5 | A | TCASE=75℃ | ||
| ТЭК Напряжение | ВТЭК | 3.0 | V | TCASE=75℃ | ||
| TEC Модульное энергопотребление | P | 5 | W | TCASE=75℃ | ||
| Стабильность мощности >20 мВт 10–20 мВт 3,5–10 мВт | 0.20.51 | дБ | Пик-пик, t = 60 с, частота дискретизации от постоянного тока до 50 кГц, TC = 25 ℃ | |||
| Ошибка отслеживания | ТЭ | -0,5 | 0.5 | дБ | ТК=-5~75℃, см. [2] | |
| Сопротивление термистора | РУТ | 9.5 | 10 | 10.5 | Ком | ЦТГ=25℃ |
| Константа термистора B | БТХ | 3900 | k | ЦТГ=25℃ | ||
Примечания:
[1] Ток излома определяется как ток, при котором отклонение света от наклона тока (dL/dI) от линейного соответствия превышает +/-50%, Pkink>= 1,2*Номинальная мощность, Ikink>=If(BOL)*1,2
[2] Ошибка отслеживания определяется при заданной температуре корпуса. Это изменение мощности волокна при постоянном токе монитора относительно значения, измеренного при температуре 25 ℃.

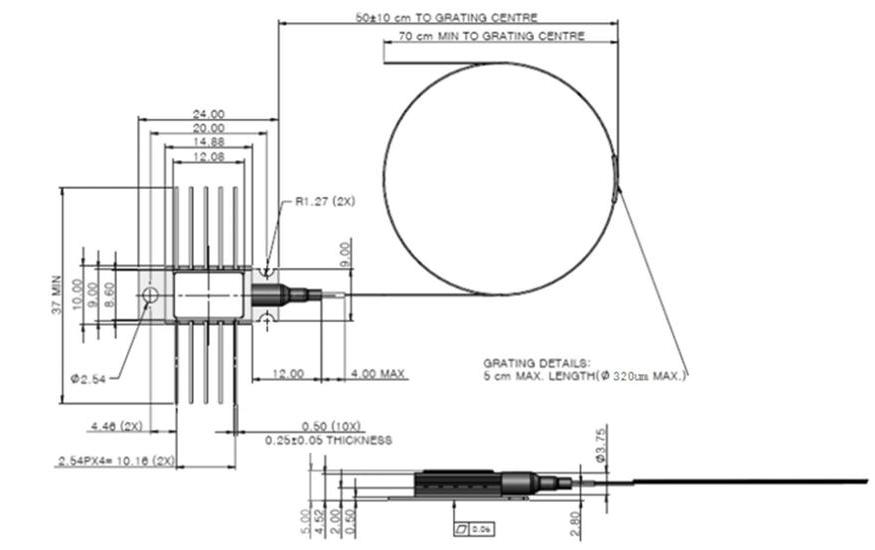

| Параметры | Описание |
| Тип волокна | Волокно Hi1060 или PM980 |
| Тип косички | Голое волокно |
| Длина косички | 2,0±0,2м |
| Тип разъема | Без |
| ПРИКОЛОТЬ | Описание | ПРИКОЛОТЬ | Описание |
| 1 | ТЭК(+) | 10 | ТЭК(-) |
| 2 | Термистор | 9 | Корпус заземления |
| 3 | ПДанод | 8 | Северная Каролина |
| 4 | ПД катод | 7 | ЛД катод |
| 5 | Термистор | 6 | ЛД-анод |
| БФЛД | -XXXF | -ХХ | ХХ | -Х | ХХ | X |
| Лазер | Длина волны | Выходная мощность | Тип волокна | Упаковка | Тип разъема | Свободная трубка |
| НасосЛазер | 974: 974 нм976: 976 нм | 4H: 400 мВт 6H: 600 мВт | SM: Одиночный режимPM: Сохранение поляризации | -H: 10PINNull: 14PIN | FA: FC/APCSA: SC/APCN0: Нуль | Ноль: оголенное волокно 1: свободная трубка |
