Стабилизированные лазеры накачки на ВБР

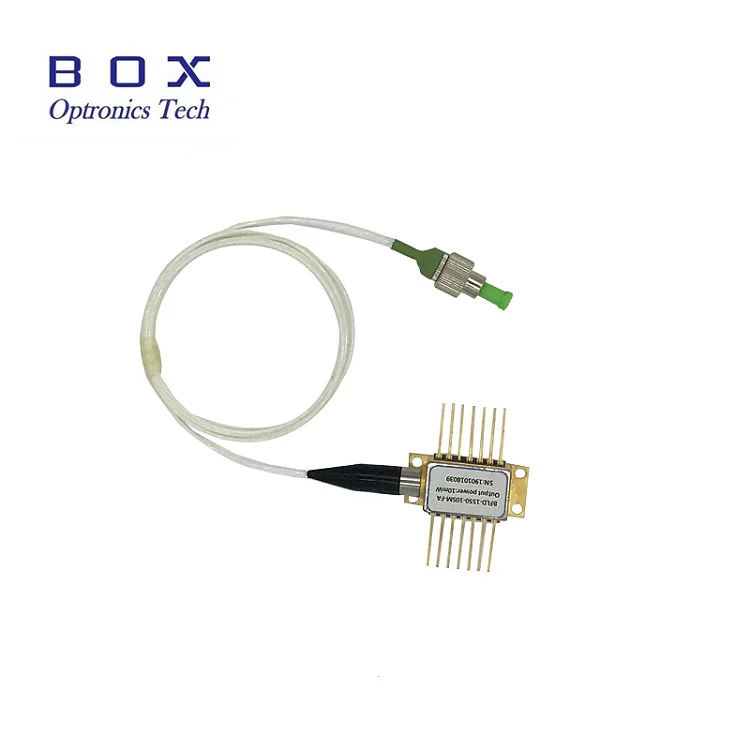

Стабилизированные лазеры накачки Box Optronics с волоконной брэгговской решеткой FBG представляют собой компактные лазерные диоды, разработанные для использования в качестве лазеров накачки. Пакеты «бабочка» содержат встроенный термоэлектрический охладитель (TEC) и термистор. Область волокна, отмеченная парой черных полос, содержит вытравленную в волокне решетку, которая действует как брэгговский отражатель, обеспечивая обратную связь с лазером. Стабилизированная конструкция FBG дает выходной сигнал, который спектрально расширяется за счет спутниковых мод. Стабилизированный лазер на ВБР не является лазером с одной продольной модой; пока он стабилизирован по частоте, кривая усиления будет содержать множество различных мод. Кроме того, эти брэгговские решетки относительно нечувствительны к температуре (<0,02 нм/°C). Следует отметить, что для SM-лазера двулучепреломление, вызванное напряжением на волокне, может изменить выходной спектр лазерного диода. Из-за свойств волокна это не повлияет на лазеры с PM-пигтейлами. Он широко используется в системах DWDM, EDFA и CATV.

Box Optronics предлагает множество вариантов стабилизированных лазеров накачки на ВБР, у нас есть 974 нм, 976 нм, 200 мВт, 400 мВт, 600 мВт, 14-контактный лазерный диод-бабочка с оптоволокном Hi1060 SM или PM. косичка одномодового волокна или от 100 до 700 мВт с косичкой волокна с сохранением поляризации. Имея спектральную полосу пропускания менее 1 нм, они хорошо подходят для накачки сердцевины волокон, легированных эрбием, таких как волоконные усилители, легированные эрбием, генераторы с синхронизацией мод и непрерывные лазеры.

Стабилизированные лазеры накачки на ВБР с длиной волны 980 нм имеют планарную конструкцию с чипом на поднесущей. Мощный чип герметично запаян в 14-контактный корпус типа «бабочка» без содержания эпоксидной смолы и флюса и оснащен термистором, термоэлектрическим охладителем и контрольным диодом. В модуле накачки 980 нм используется стабилизация ВБР для «фиксации» длины волны излучения. Он обеспечивает свободный от шума узкополосный спектр даже при изменении температуры, тока возбуждения и оптической обратной связи. Выбор длины волны доступен для приложений, требующих высочайшей производительности в управлении спектром с максимальной доступной мощностью. Этот модуль соответствует требованиям Telcordia GR-468-CORE.
